檢驗實驗室設備

(一)通風柜

檢驗檢測實驗室通風柜的排風系統宜獨立設置，采用每臺或同房間的通風柜使用一套風機和管路，每套系統在各房間獨立控制，不共用風道，也不得借用消防風道。同一個房間若有兩臺以上的通風柜，應劃為一個系統，避免一臺通風柜使用時，其他通風柜產生倒流污染室內。一個房間內宜裝一套排風設備。實驗室的補風由新風機所送入的新風、通過門縫或預留百葉補風口滲入的新風和經中央空調送入的新風組成。通風柜應布置在遠離新風口的地方，避免新風剛進入就被排出。為避免實驗室內的特殊氣體污染其余房間和走廊，室內一般可通過調整排風量大小以及風機的開停順序設計成負壓狀態，新風可通過房間的門縫滲入到室內。實驗室要有一定的換氣次數，以保證室內揮發性特殊物質及時排出室外，換氣次數與通風柜數量及每個通風柜換氣量有關，通常實驗室無人時換氣次數為5次/h~6次/h。

(二)天平臺

實驗室里常用的天平大都為臺式。分析天平可以設在穩固的固定防振工作臺上，高精度機械分析天平的天平臺對防振的要求較高。

在設計天平室時雖然已經考慮了盡量使其遠離振源，并對可能有的振源采取了積極隔振措施，但是環境的振動影響或多或少是始終存在的，如人的走動、門的開關等，故天平臺須有一定的防振措施?？刂铺炱脚_的平衡由裝于天平臺底部的可調腳來完成。

單面天平臺的寬度一般采用600mm，高度一般采用850mm。天平臺的長度可按每臺天平占800mm~1200mm考慮。天平臺可由臺面、臺座、臺基等多個部分組成，有時在臺面上還附加抗振座。為了進一步保持天平的潔凈和免受氣流的影響，可以考慮設天平罩將天平罩住，使用時將門打開推入罩內。

天平臺的材料可以采用具有足夠剛度的鋼筋混凝土臺板，其面層通常采用水磨石，也可采用其他光潔的材料，如花崗巖臺面。一般精密天平可采用50mm~60mm厚的混凝土臺板，臺面與臺座(支座)間設隔振材料，如隔振材料采用50mm厚硬橡皮，支座亦可用磚砌筑。高精度天平下的部分臺面可以考慮與臺面的其余部分脫離，以消除臺面上可能產生的振動對天平的影響。這樣，天平下另有獨立的并具有一定質量的臺座，臺座與臺面間設減振器或隔振材料。減振器的選用應根據天平與臺面的質量通過計算確定。

樓層天平臺一般無臺基可直接設在樓板上。精度稍高的也可在臺座與樓面間加設隔振材料，在地下水位較高的地區，應注意采取有效的防水措施，在軟木外設鋼板箱防水，外涂瀝青。地下潮氣不但會影響軟木，而且會增加室內濕度。由于高精度天平室的面積一般較小，所以有時亦可考慮以整個室內地坪為臺基作砂墊層，這樣可簡化構造措施，又有利于防止潮氣的影響。

天平臺建成后，經試用或測試尚不能完全符合試用要求時，可在臺上附加減振座，也可采用特別的彈簧減振盒。在天平儀下試鋪不同厚度和種類的隔振墊片，同時用木榔頭敲擊臺面，看其對天平的影響程度進行調整，亦是一種簡單可行的辦法。從防振考慮，天平臺盡量設在樓面大梁的上方，而不要在板的跨中；就梁上來說，近柱子處比在梁跨中處好。

(三)特殊儀器工作臺

放置儀器設備使用的工作臺一般要求平穩堅固，有承重要求或隔熱要求。例如，放置原子吸收光譜儀、分光光度計、測光儀等，一般用固定式鋼筋混凝土結構制成，臺面用水磨石、大理石、花崗巖等石料制作，下部用木制柜即能滿足使用要求。市售的工作臺有鋼制，有高級裝飾板、不銹鋼臺面，有承重300kg，500kg，800kg 不等，只要滿足功能需要即可選用。放置馬弗爐、恒溫干燥箱等實驗臺，除承重要求外，還應有隔熱、阻燃等要求。采用優質冷軋鋼板焊接組合工藝設計制作的全鋼制儀器臺，延長承重可達到500kg以上，適用于實驗室中重量級設備儀器。中凈環球凈化可提供檢測實驗室、潔凈室的咨詢、規劃、設計、施工、安裝改造等配套服務。

(四)實驗室標識設計

實驗室標識在實驗室質量管理過程中主要有如下作用：實驗室功能或區域管理、指引、警示或禁止提示、標識或說明等，應符合GB 2894-2008 《安全標志及其使用導則》中的規定。主要包括：

●功能或區域標識：將辦公室和各類實驗室檢測區、服務功能區等功能區域分開，以方便管理。

實驗室樓層標識，具有實驗室區域管理及指引作用。

●房間標識。

●生物危險標志：生物安全標識的使用，在二級以上的生物安全防護實驗室的入口明顯位置處須貼有生物危險標志，并加以標明。

如應明確標示出操作所接觸的預防措施負責人姓名、緊急聯系方式等，同時應標示出國際通用生物危險符號。

所有盛裝傳染性物質的容器表面明顯位置處須貼有生物危險標志，并按所有生物安全防護實驗室的級別標明相同的級別。

●放射性物品警告標識：在生產、使用、貯存、運輸放射性物質的場所、運輸工具、包裝容器、含有放射性物質的設備及裝置，都須使用放射性警告標識。

●安全警告標識。

(五)實驗室配套設備

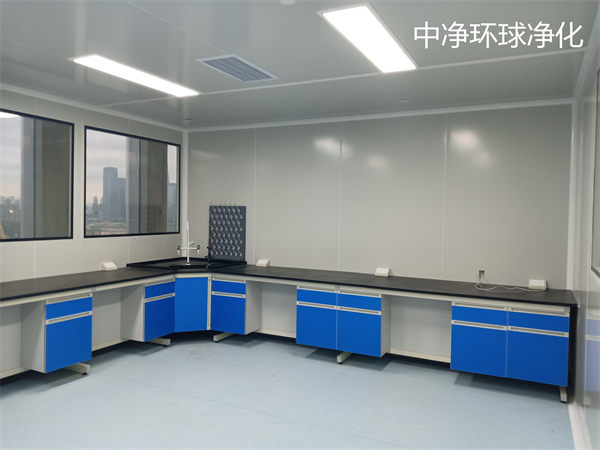

1. 滴水架

試管等實驗器皿清洗后可倒置于滴水架上晾干后保存。

2.水槽及龍頭等

(1)水槽

實驗室用水槽除需符合實驗室實驗用品材料方面的特殊要求，如耐酸、堿、腐蝕等之外，還應便于清洗、安裝和更換。實驗用水槽分為一體成型即在生產時與實驗臺面板一次性壓制成型，特點是無縫、便于清洗。還有一種是與實驗臺分開之后組裝在一起的，有縫隙，廢液容易滲入縫隙中。制作材料有PP塑料、陶瓷、水泥和環氧樹脂等。

(2)龍頭

根據實驗室的特殊需求，應配置氣體龍頭和水龍頭，要求堅固耐用，便于連接氣體管和水管，因此龍頭口處與傳統的龍頭有所區別，如錐形龍頭，且做了防滑處理。龍頭有單聯(或稱為單口)、雙聯、三聯、四聯幾種，材料可為鋼制、銅制等。

3.沖淋設備

當實驗過程中發生意外，實驗人員遭到化學品噴濺時，應使用實驗室沖淋設備作初步的緊急處理，保護實驗室人員的安全。

4.五金件

實驗室家具的五金件，如抽屜滑軌、拉手、門鉸鏈等確保了實驗室家具的可靠性、耐用性。
