一、規劃原則

理化檢驗科實驗室工作的特性，應創造一個安全、舒適、美化的實驗室工作環境，辦公區域與實驗區域分開，即形成非受控區域和受控區域。理化實驗室的功能區主要包括：樣品前處理區、化學分析室、儀器分析區和試劑房、洗滌房等輔助功能區。

A、 辦公區和實驗區分開；

B、 樣品處理室與儀器分析室分開；

C、 不同類型的可能互相干擾的儀器室要分開房間；

D、 不同種類的樣品處理室應分開；

E、 有機房與無機試劑房分開；

F、 可燃?xì)怏w和不可燃?xì)怏w分開；

G、 儀器用電與其他用電分開；

H、 同種類不產生干擾的儀器可設計在同一房間；

I、 需要供氣的儀器盡量集中在一起；

遵循上述規劃原則，有利于環境衛生，防止不同性質的實驗室相互干擾，有利于不同的分析檢測順利進行，并節約投資。

二、 實驗室平面布局

1.介紹

樣品處理室盡量設在走廊的一邊，并處于下風向。同類儀器盡量集中；需要供氣的儀器盡量靠近氣體房；儀器臺后面要留有通道；要設有數據處理臺。輔助區包括：試劑房、洗滌房、供氣房、天平房、標準品房、樣品室等，一般設計在走廊的兩頭。

2.出入口

出入口處宜設置視頻監控裝置；計算機房和貴重儀器、設備試驗室應設置出入口控制裝置；存放或使用劇毒及危險化學品試驗室和貯存間，應設置出入口控制裝置和視頻控制裝置。

3、 家具位置

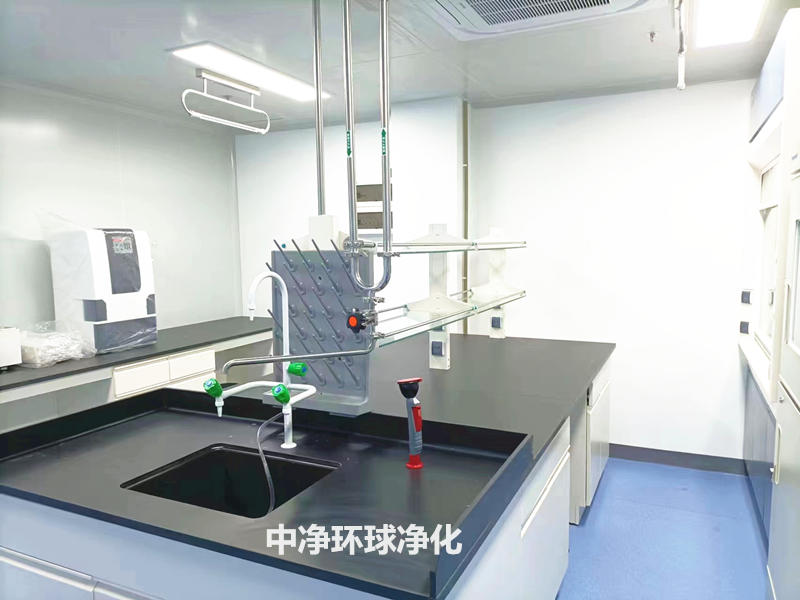

設有中央臺、邊臺、試劑柜、器皿柜、水盤柜和冰箱等實驗臺柜。實驗家具應選用耐酸堿、耐有機溶劑材料，并根據空間大小合理布局，盡量做到操作方便，以人為本。

4、 工作臺面

理化室實驗室的儀器臺一般要求寬度約1米，高度0.8米，長度按儀器長短而定，儀器強離墻要留出0.5-1.0米的通道，儀器臺上根據需要設置有電源插座、網絡接口氣體出口等。臺面應選用耐酸堿、耐有機溶劑材料，如環氧樹脂臺面。

5、 墻體與地面

實驗室的地面要防滑、耐腐蝕、易清潔。墻面以乳膠漆噴涂。

6、 洗手設備

實驗室內應設有洗手池，空間允許可以設洗滌室。

7、 門禁

實驗室門禁可設電子門禁系統、阻隔門、阻隔柜、警示線及警告標識等。

三、空調

1、 介紹

實驗室要求適宜的溫度和濕度。室內的小氣候，包括氣溫、濕度和氣流速度等，對在實驗室工作的人員和儀器設備有影響。應有良好的通風，必要時應設空調。通風設備有：通風柜、通風罩或局部通風裝置。

2、 排毒柜

通風排毒：用于處理室的通風排毒裝置主要有，排毒柜和萬向排氣罩，都有成型的產品供選擇，排毒柜和萬向排煙罩的設計要合理，要考慮操作方便也要考慮節能，不能一味求多。

排毒柜：排毒柜內根據需要設置水龍頭，氣體考克、電源插座等設備。排毒柜的控制有：單獨控制即每臺風機控制一臺排毒柜，優點是在這種排風系統中，單股氣流不會和其他氣流相互影響，風機關閉也只影響到一個通風柜，但費用較高以及維護困難，管道太多占據空間；只適用于通風柜不多的小型實驗室。集中式控制即一臺風機控制多臺排毒柜，可以以房間為集中控制，也可以以常使用的排毒作為集中控制，適用于較大型的實驗室。如果風機加裝變頻裝置，排毒柜不使用時將面板關上，可以減少能耗。

萬向排氣罩：萬向排氣罩主要的應設置到操作臺面上，作局部排氣。萬向排氣罩的排風量較少，一般用集中控制，加裝變頻器，在萬向罩不用上關閉抽風口，可降低風機頻率達到節電目的。

排毒柜和排風罩每分每秒都將室內空氣排走，對于不能開窗的房間要采用補充新風裝置，一般通過新風機補進的新風要占排走的90%，其余的10%通過門縫補充，使房間形成微負壓環境，防止室內的有毒物質跑出室外。

3、 儀器局部排氣

用于儀器室的排毒裝置和要有固定排氣罩和萬向排氣罩。需要用固定排氣罩的一起有原子吸收光譜儀、原子熒光儀和氣相色譜儀。萬向罩設置主要用在排走液相色譜流動相揮發氣、廢氣；以及用來抽走樣品室排出的揮發氣。的排毒罩的控制可參考處理室，用一臺風機控制固定罩，一臺風機控制萬向罩，并加裝變頻器進行節能。同時要采用補充新風裝置，補進的空氣經過過濾后進入室內，以保證儀器房的潔凈度。

四、 防護、衛生、安全、健康

1、 介紹

理化實驗室應設排毒柜、萬向排氣罩、洗眼器、緊急淋浴器等排毒和應急洗毒裝置。

2、 緊急洗眼器和緊急淋浴器

樣品處理室經常使用到大量有酸堿和有機溶劑，萬一倒泄到眼睛或身體上必須馬上進行沖洗，因此處理室內必須安裝有相應的沖淋裝備，如單眼洗眼器、雙眼洗眼器和全身淋浴器等。

3、 氣體

理化實驗室用到的氣體種類有：氮氣、氦氣、氬氣、空氣、氫氣、乙炔等氣體，空氣的氫氣常用氣源發生器來提供可滿足使用要求，氮氣、氦氣、氬氣、乙炔等則用壓縮鋼瓶提供，液質聯用儀需用液氮罐供氣，ICP-MS需用液氬罐供氣。目前多采用集中供氣的方法，即把所有種類的氣瓶集中在一起，在通過管道把氣體送到使用點，這樣做的優點是安全、便于管理。

4、 防火

大多數實驗室要求耐火。實驗室內的電線、照明、插座等都要按防爆設計。
